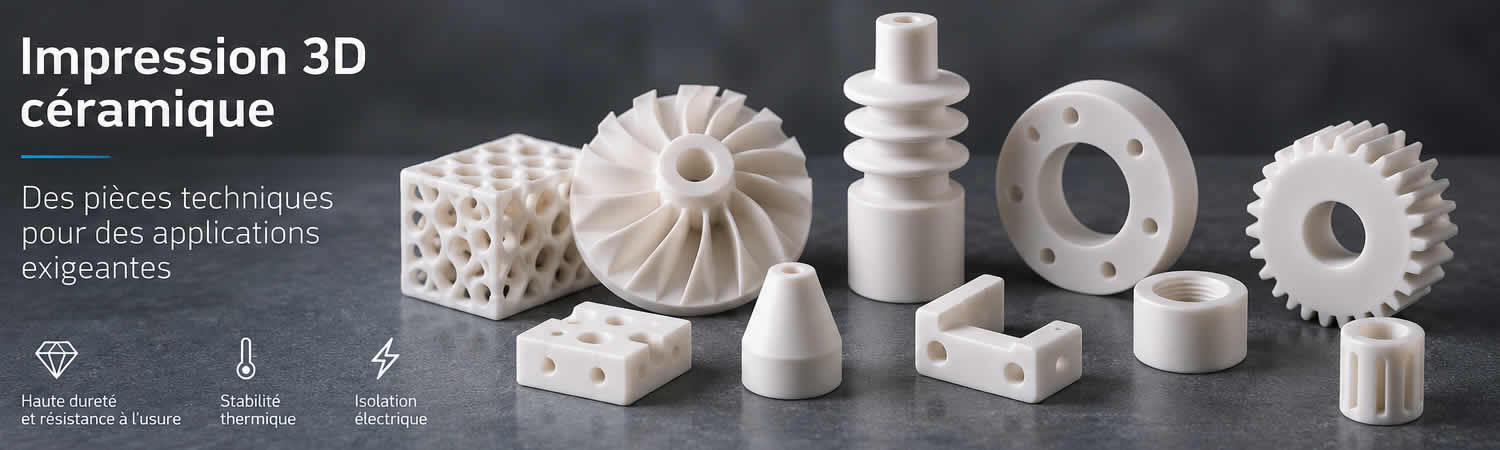

Impression 3D céramique
Fabrication de pièces techniques en alumine et zircone
ADDiNNOV propose la fabrication de pièces techniques en céramique par impression 3D en alumine et en zircone, pour le prototypage, les pièces unitaires et les petites séries.
La fabrication additive céramique permet de réaliser des pièces complexes à partir d’un fichier 3D, sans nécessiter d’outillage spécifique.
Cette technologie est particulièrement adaptée aux applications nécessitant des matériaux à haute dureté, résistants à l’usure, aux températures élevées ou électriquement isolants.
Nous proposons principalement des solutions à base de :
- Alumine (Al₂O₃)
- Zircone (ZrO₂)
- Autres céramiques techniques sur étude
Les céramiques techniques disponibles

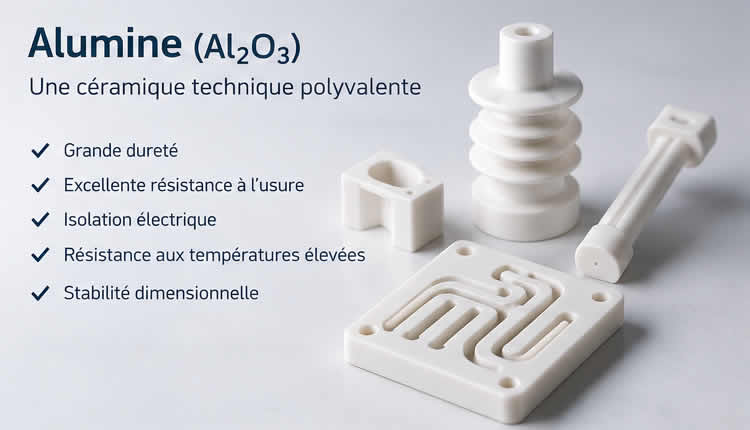

Alumine : une céramique technique polyvalente
L’alumine est l’une des céramiques techniques les plus utilisées dans l’industrie.
Elle combine plusieurs propriétés particulièrement intéressantes :
- grande dureté ;
- excellente résistance à l’usure ;
- très bonne isolation électrique ;
- résistance aux températures élevées ;
- résistance chimique ;
- bonne stabilité dimensionnelle.
Elle peut être utilisée pour fabriquer notamment :
- isolateurs électriques ;
- entretoises et supports isolants ;
- buses ;
- guides ;
- composants soumis à l’abrasion ;
- pièces pour machines spéciales ;
- pièces pour équipements de laboratoire ;
- composants techniques exposés à des environnements sévères.
L’alumine constitue la matière de référence pour de nombreuses applications industrielles nécessitant un matériau plus performant qu’un polymère et présentant des propriétés différentes des métaux.

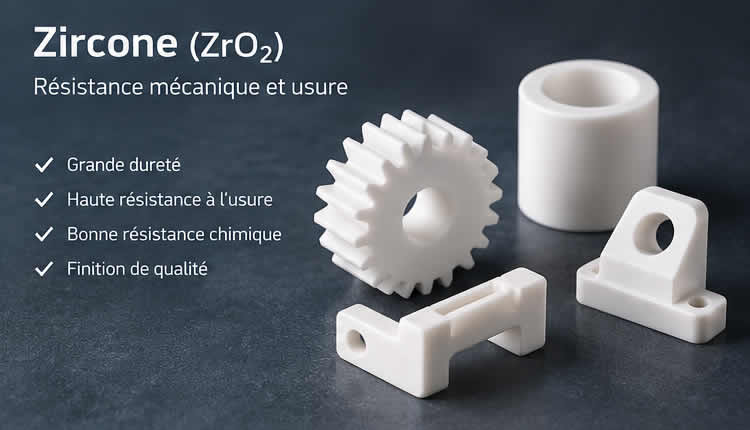

Zircone : résistance mécanique et usure
La zircone est une céramique technique reconnue pour ses propriétés mécaniques et sa résistance à l’usure.
Elle est particulièrement adaptée aux applications nécessitant :
- une grande dureté ;
- une bonne résistance au frottement ;
- une excellente résistance à l’usure ;
- une bonne résistance chimique ;
- une finition de qualité.
La zircone peut notamment être utilisée pour des composants mécaniques de précision, guides, éléments d’usure, pièces miniatures et composants techniques spécifiques.
Pourquoi utiliser l’impression 3D pour fabriquer une pièce en céramique ?
Les céramiques techniques deviennent difficiles et coûteuses à usiner lorsqu’elles sont totalement densifiées.
La fabrication additive permet de créer la géométrie de la pièce avant son traitement thermique final.
Cette approche devient particulièrement intéressante pour :
- les pièces unitaires ;
- les prototypes fonctionnels ;
- les petites séries ;
- les pièces aux géométries complexes ;
- les pièces comportant des cavités ou canaux internes ;
- les formes difficiles à obtenir par usinage ;
- les projets nécessitant plusieurs itérations de conception.
Elle permet également de réduire ou supprimer les coûts liés à la création d’un moule ou d’un outillage spécifique.
Technologie d’impression 3D céramique DLP
ADDiNNOV s’appuie sur une technologie de photopolymérisation DLP, particulièrement adaptée à l’impression de résines fortement chargées en poudre céramique.
Ce procédé permet de fabriquer des pièces précises couche après couche.
La technologie envisagée repose notamment sur une plateforme de type Tethon 3D Bison 1000, conçue spécifiquement pour la fabrication additive de matériaux fortement chargés en céramique.
Son architecture ouverte permet également d’étudier différents matériaux compatibles selon les exigences du projet.
De l’impression 3D à la pièce céramique finale
La fabrication d’une pièce en céramique comprend plusieurs étapes permettant de passer du fichier CAO à une pièce céramique dense et fonctionnelle.
Impression 3D
La géométrie est tout d’abord analysée et adaptée aux contraintes du procédé.
La pièce est ensuite fabriquée couche par couche à partir d’une résine fortement chargée en poudre céramique.
Nettoyage et déliantage
Après impression, la pièce est nettoyée afin d’éliminer la matière résiduelle.
Elle subit ensuite une opération de déliantage, destinée à éliminer progressivement les composants organiques nécessaires au procédé d’impression.
Frittage
La pièce est ensuite frittée à haute température.
Cette opération densifie la matière et permet d’obtenir les propriétés mécaniques, thermiques, chimiques et électriques caractéristiques de la céramique technique.
La densification entraîne un retrait dimensionnel qui doit être anticipé lors de la préparation du modèle 3D.
Finition et contrôle
Selon les exigences de la pièce, différentes opérations complémentaires peuvent être envisagées :
- rectification ;
- polissage ;
- finition de certaines surfaces ;
- contrôle dimensionnel.
Applications de l’impression 3D céramique
Électricité et électronique
L’alumine est particulièrement adaptée à la fabrication d’isolateurs électriques, supports, entretoises, passages électriques et composants isolants.
Elle peut répondre aux applications combinant isolation électrique, température et stabilité dimensionnelle.
Machines spéciales et industrie
La fabrication additive céramique permet de produire des buses, guides, supports, entretoises, pièces d’usure et composants soumis à l’abrasion.
Elle devient particulièrement intéressante lorsqu’une pièce spécifique n’est nécessaire qu’à quelques exemplaires.
Haute température
Les céramiques techniques peuvent être utilisées lorsque les polymères ou certains métaux atteignent leurs limites.
Elles permettent notamment d’envisager des supports de capteurs, composants de fours, éléments d’isolation et pièces exposées à des températures élevées.
Laboratoires et recherche
La fabrication additive céramique est particulièrement adaptée à la réalisation de prototypes scientifiques, composants expérimentaux, pièces personnalisées et petites séries destinées aux équipements de recherche.
Aéronautique, spatial et énergie
Certaines applications nécessitent simultanément résistance thermique, isolation électrique, stabilité chimique et résistance à l’usure.
Les céramiques techniques peuvent alors apporter une solution lorsque les matériaux conventionnels atteignent leurs limites.
Impression 3D ou usinage céramique ?
- les quantités sont faibles ;
- la géométrie est complexe ;
- aucun outillage ne doit être créé ;
- plusieurs versions doivent être testées ;
- la pièce comporte des formes internes ;
- l’usinage de la céramique serait difficile ou coûteux.
Prototypes et petites séries en céramique
L’impression 3D céramique est particulièrement adaptée à la fabrication de pièces unitaires et de petites séries.
Elle permet de réaliser :
- un premier prototype fonctionnel ;
- plusieurs variantes d’une pièce ;
- une série de validation ;
- quelques pièces de remplacement ;
- une petite série destinée à une machine ou un équipement spécifique.
Pour des volumes plus importants, une solution d’industrialisation par un autre procédé peut ensuite être étudiée.
Du besoin à la pièce fonctionnelle
ADDiNNOV vous accompagne dans l’ensemble du développement :
Analyse du besoin → Choix de la céramique → Optimisation CAO → Impression 3D → Déliantage → Frittage → Finition et contrôle
Notre bureau d’études peut également étudier une pièce existante et adapter sa conception à une fabrication en céramique technique.
FAQ – Impression 3D céramique
Quelles céramiques peut-on imprimer en 3D ?
L’impression 3D permet de fabriquer des pièces dans différentes céramiques techniques.
ADDiNNOV propose principalement des solutions en alumine (Al₂O₃) et zircone (ZrO₂).
D’autres céramiques peuvent être étudiées en fonction des propriétés recherchées et des contraintes de l’application.
Quelle différence entre l’alumine et la zircone ?
L’alumine est une céramique technique polyvalente offrant notamment une grande dureté, une excellente résistance à l’usure, une bonne stabilité thermique et d’excellentes propriétés d’isolation électrique.
La zircone est privilégiée lorsque les performances mécaniques, la résistance à l’usure et la qualité de finition sont particulièrement importantes.
Le choix dépend de l’environnement d’utilisation et des propriétés recherchées.
Comment fabrique-t-on une pièce en céramique par impression 3D ?
La pièce est d’abord imprimée à partir d’une résine fortement chargée en poudre céramique.
Après impression et nettoyage, elle subit un déliantage afin d’éliminer les composants organiques de la résine.
Elle est ensuite frittée à haute température afin de densifier la matière et d’obtenir les propriétés finales de la céramique.
Conception → Impression 3D → Nettoyage → Déliantage → Frittage → Finition et contrôle
Une pièce en céramique se rétracte-t-elle pendant le frittage ?
Oui. La densification de la matière pendant le frittage entraîne un retrait dimensionnel.
Ce phénomène doit être pris en compte lors de la préparation du fichier 3D. Les dimensions de la pièce imprimée sont adaptées afin d’obtenir les dimensions recherchées après frittage.
ADDiNNOV peut intégrer ces contraintes dès la phase de conception.
Quels sont les avantages de l’impression 3D céramique par rapport à l’usinage ?
La fabrication additive est particulièrement intéressante pour les pièces complexes, prototypes, pièces unitaires et petites séries.
Elle permet notamment de réaliser des formes difficiles à obtenir par usinage, telles que des cavités, canaux internes ou géométries complexes, tout en évitant la réalisation d’un outillage spécifique.
Peut-on fabriquer des petites séries en céramique ?
Oui. C’est l’un des principaux intérêts de la fabrication additive céramique.
L’absence de moule ou d’outillage spécifique permet de produire une pièce, quelques exemplaires ou plusieurs dizaines de pièces.
La géométrie peut également être modifiée entre deux fabrications sans avoir à refaire un outillage.
Quelles pièces peut-on remplacer par une pièce en céramique ?
La céramique technique peut être étudiée lorsqu’une pièce métallique ou polymère atteint ses limites en raison de l’usure, de la température, de l’isolation électrique ou de l’environnement chimique.
Il peut par exemple s’agir de buses, guides, isolateurs, entretoises, supports de capteurs, pièces d’usure ou composants de machines spéciales.
ADDiNNOV peut analyser une pièce existante et étudier sa reconception pour une fabrication en céramique technique.
Votre projet en céramique technique
Vous recherchez une pièce :
- résistante à l’usure ;
- résistante aux températures élevées ;
- électriquement isolante ;
- résistante aux produits chimiques ;
- ou difficile à fabriquer par les procédés conventionnels ?
Envoyez-nous votre fichier 3D ou votre cahier des charges.
ADDiNNOV peut étudier la matière et le procédé les mieux adaptés à votre application, de la pièce unitaire à la petite série.
