Une décharge électrostatique de quelques volts suffit à tuer un composant. Le seuil de sensibilité de certains circuits descend sous les 100 volts, soit bien en dessous des 3 000 volts que perçoit un être humain. La décharge qui détruit votre carte ne se voit pas et ne laisse souvent aucune trace : elle se traduit, des semaines plus tard, par un retour client ou un rebut inexpliqué.
Sur une ligne SMT, en salle blanche, dans un atelier poussiéreux ou en atmosphère ATEX, le danger vient aussi des accessoires : un support, un bac ou un capot en plastique standard est un isolant qui génère et retient les charges au contact des composants. La réponse fiable : des pièces FDM ESD et antistatiques imprimées dans des matériaux dissipatifs (ABS-ESD7, Antero 840CN03 / PEKK ESD).
1. ESD, antistatique, dissipatif, conducteur : les mots justes
Une charge électrostatique est un excès d’électrons en surface, née par friction (effet triboélectrique). Une décharge (ESD) est son transfert brutal vers un autre corps. On classe les matériaux ainsi :
- Conducteur : laisse circuler les charges très vite.
- Dissipatif : évacue les charges de façon contrôlée — la cible ESD-safe.
- Antistatique : ne génère pas de charges par friction (terme souvent générique).
- Isolant : retient les charges (plastiques standard).
La dissipation n’est pas le blindage électromagnétique : ne confondez pas les deux besoins.
2. Comprendre la résistivité et la résistance de surface
Le critère mesurable est la résistance de surface en ohms :
- Conducteur : < 10^4 Ω
- Dissipatif (ESD-safe) : 10^4 à 10^11 Ω
- Isolant : > 10^11 Ω
Spécifiez toujours une plage de résistivité cible, une norme et un mode de mise à la terre.
3. Les matériaux FDM ESD et antistatiques
| Critère | ABS-ESD7 | Antero 840CN03 (PEKK ESD) |
|---|---|---|
| Base polymère | ABS chargé | PEKK chargé fibre de carbone |
| Résistivité de surface | ~10^7 à 10^9 Ω | Plage dissipative ESD |
| Tenue thermique | Modérée | Très élevée |
| Résistance chimique | Standard | Excellente |
| Cas d’usage | Supports, bacs, gabarits | Pièces ESD haute performance |
| Coût relatif | Économique | Premium |
4. Ce que ces matériaux apportent en plus
Tenue mécanique et thermique, propreté (faible relargage/dégazage, compatible salle blanche pour l’Antero), durabilité et répétabilité : une pièce ESD bien conçue se réutilise des centaines de fois, là où les consommables antistatiques sont jetés.
5. Le risque ESD, concrètement
Deux scénarios : la destruction franche (détectée en test, coût identifié) et le défaut latent (le composant fragilisé passe le test puis défaille en service — retours, diagnostics, image). La maîtrise ESD est une démarche préventive.
6. Normes et référentiels à connaître
- ANSI/ESD S20.20 : programme de maîtrise ESD d’un établissement.
- IEC 61340-5-1 : protection des composants ; notion de zone EPA.
- ATEX 2014/34/UE : l’antistatique comme exigence de sécurité en atmosphère explosive.
7. Applications en électronique
Supports, palettes et bacs de manutention de cartes ; gabarits de test et de programmation ; capots et boîtiers de protection ; organiseurs d’atelier — tous sur mesure, sans outillage.
8. Applications en environnements sensibles
Zones ATEX (poussières, solvants), salles blanches (faible dégazage), manipulation de poudres, ferroviaire et aéronautique (ESD cumulé à d’autres exigences).

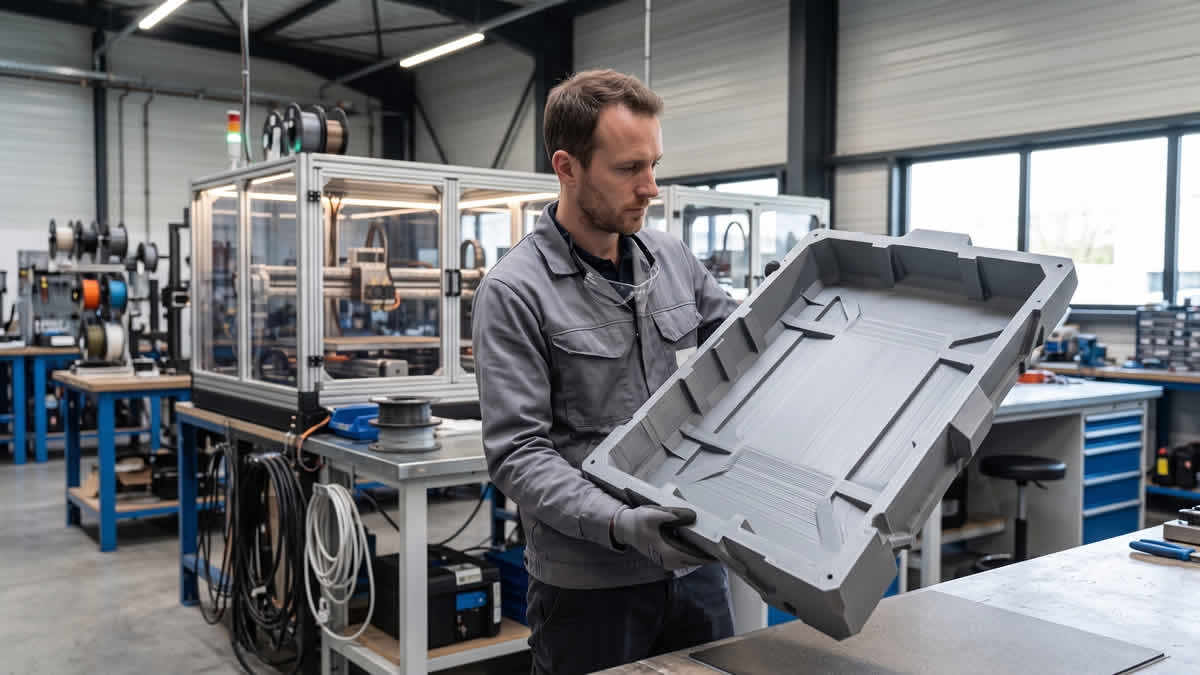

9. FDM grand format ESD
Avec un volume de 914 × 610 × 914 mm, on imprime de grands supports et plateaux dissipatifs d’un seul tenant : moins d’assemblage, et une continuité électrique homogène sans jonction mal maîtrisée.
10. Concevoir une pièce ESD efficace (DfAM)
Garantir la continuité électrique, prévoir un point de mise à la terre, éviter les zones isolées, soigner les états de surface, intégrer des inserts. Un bureau d’études transforme l’exigence en géométrie conforme.
11. Limites et parades
La résistivité dépend du grade, de l’humidité et de l’état de surface ; la plage dissipative doit être respectée ; le vieillissement existe. Parade : qualifier par mesure de résistance de surface dans les conditions d’usage.
12. FAQ
Quelle différence entre antistatique et ESD ?
« ESD » désigne le phénomène et sa maîtrise ; « antistatique » désigne au sens strict un matériau qui ne se charge pas par friction. Exigez une plage de résistivité (dissipative, 10^4–10^11 Ω) plutôt qu’un simple mot.
Quel matériau FDM choisir pour l’électronique ?
ABS-ESD7 pour la majorité des supports et gabarits (économique) ; Antero 840CN03 (PEKK ESD) pour la température, les solvants ou la salle blanche.
Une pièce imprimée en 3D peut-elle aller en zone ATEX ou en salle blanche ?
Oui, avec un grade dissipatif adapté, une mise à la terre conçue et une qualification. En ATEX, c’est une exigence de sécurité ; en salle blanche, on privilégie un faible dégazage.
Comment vérifier qu’une pièce est bien dissipatrice ?
Par une mesure de résistance de surface (ohmmètre/mégohmmètre normalisé) dans les conditions d’humidité d’usage, complétée d’une mesure à la terre, documentée pour le programme ESD.
Conclusion
Une pièce ESD protège vos composants en dissipant les charges ; visez la plage dissipative ; ABS-ESD7 et Antero PEKK ESD couvrent l’essentiel ; conception et conformité (S20.20, IEC 61340-5-1, ATEX) sont décisives ; qualifiez par mesure. Différenciateur ADDiNNOV 3D : ESD + grand format 914 × 610 × 914 mm + tenue thermique/chimique, bureau d’études intégré, fabrication française depuis 2011.
